vCD97，透過NSX-V Edge介接外部BGP動態路由

前一篇介接靜態路由
只是第一步
我真正要做的LAB是動態路由



那麼
我們就開始吧
大致上架構會是如下
設定工項都在NSX Edge和FortiVM-A這2個Node上

一、設定NSX Edge
二、設定UTM
三、驗收

一、設定NSX Edge
1-1. 設定 Router ID
下圖為我已經設定完成BGP後的截圖
若為首次設定時下方BGP的部分應為Stopped
且設定Router ID時可能會需要先Stop BGP
Router ID設定為此Edge Uplink的interface IP

1-2. 加入 Neighbors
這個截圖
也是我已經加好了
這邊就是加入對方的資訊
且輸入的是對方的 AS Number 和對點的IP

1-3. 設定 BGP 及本機端AS
按下EDIT

然後
Enable BGP
並輸入本機端的AS Number

二、設定UTM
2-1. 設定 BGP
在UTM端
設定起來意外的簡單

在第1部分
就是設定自己UTM Local端AS相關資訊
第2部分
就是對方peering的位址
第3部分
就是要給對方學習的路由

三、驗收
互ping能通
一定是基本的
但我要知道這個Routing是不是靠BGP學習來的

這時我就要靠NSX Manager了
在我的LAB他的IP是192.168.11.64

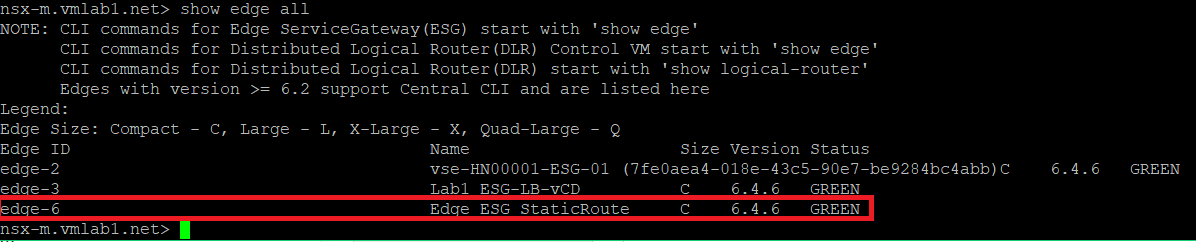

先查看一下有哪些Edge
並查看Edge ID
我作為LAB用的Edge的Edge ID為 edge-6
#show edge all

然後
再看一下BGP有哪些網段
#show edge edge-6 ip bgp

再來看一下BGP Neighbors
#show edge edge-6 ip bgp neighbors

最後
我們來看一下路由吧
B代表的是透過BGP學習來的
#show edge edge-6 ip route
