前置，NSX Host Preparation 佈署

接下來
就是要在每一台 esxi 上面
安裝 NSX 的 Agent
讓NSX的功能都能再每台 esxi上運作
不複雜，一個按鈕就好




一、NSX Host Prepartion 佈署
二、設定 IP Pool


一、NSX Host Prepartion 佈署
在【Installation and Upgrade】
選擇右方【Host Preparation】
然後再點選【INSTALL NSX】

當然是 YES

若你在前面沒有把 NSX 的 license key正確指派的話

這個動作，會跳出提示你沒有 license的訊息

這邊可能要等一段時間

這是NSX的第三道檻

(第一道是 License、第二道是 Controller)

順利的話就會像下圖一樣

若都佈署正常的話

就點選 VXLAN右邊的【 CONFIGURE】

二、設定 IP Pool

選擇要走VXLAN的網路

再選下方【 NEW IP POOL】

新增一個 IP Pool

設定

Pool 名稱>>Pool_IP_NSX_vCD_IP

(下圖名稱有誤)

和 IP資訊

及 這個IP Pool 的IP網段

按下【ADD】

輸入 192.168.10.1~192.168.10.253

按下【ADD】

下圖名稱有誤，請忽略

我已經重置很多次了，就不再截圖了

按下【SAVE】

VXLAN狀態

變成 Configured 設定完成囉

也可以連到 esxi 去觀察

目前的 IP 狀態

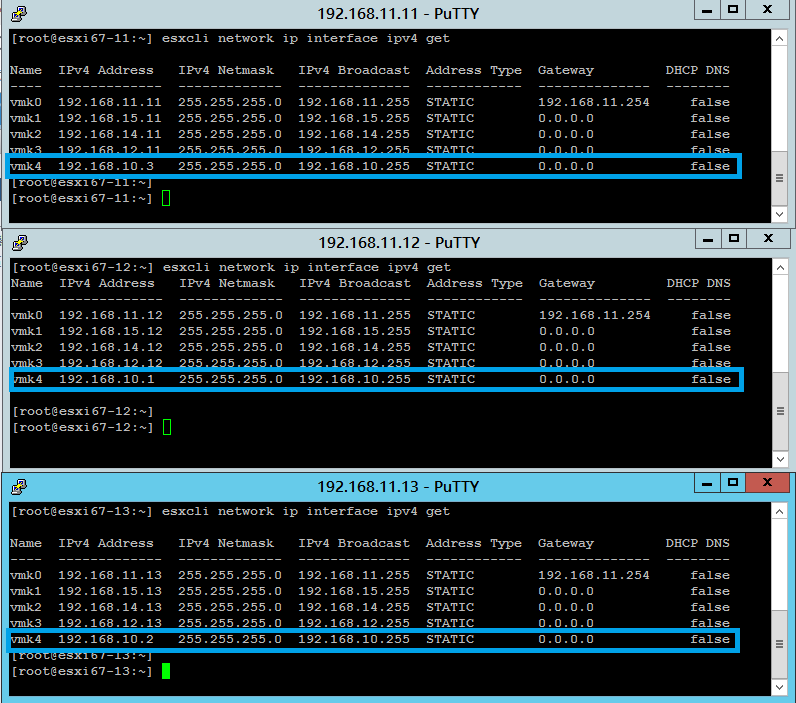

下圖中vmk4 192.168.10.x 就是VXLAN的IP

#esxcli network ip interface ipv4 get

輸入測試

查看 MTU

#esxcfg-nics -l

查看主戰機 的 vNIC 的 MTU

請在 Windows 的 命令提示字元 輸入

#netsh interface ipv4 interfaces

透過 指令來修改 vNIC 的 MTU

記得使用 管理員權限 的 命令提示字元

其中 xx 指的是 NIC 的編號

#netsh interface ipv4 set subinterface "XX" mtu=1600 store=persistent
